MIS AS-3210のチップタンタル交換

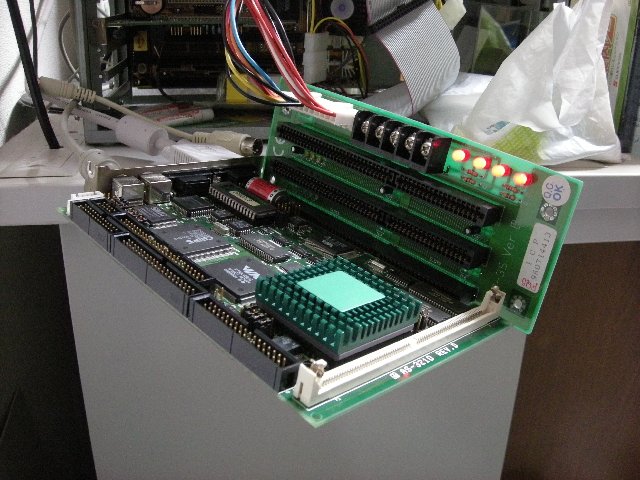

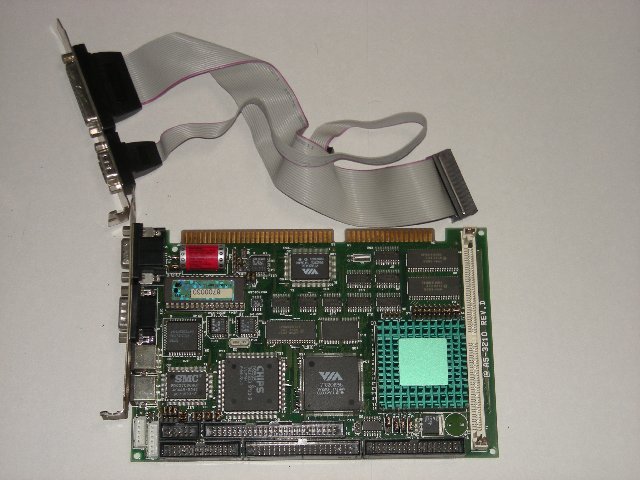

これは言わずと知れたボードコンピュータなるものです。 組込機器というやつで、機械なんかに付けて制御したりします。 ２０００年頃だったかなぁ？　壊れたということで捨てられていました。

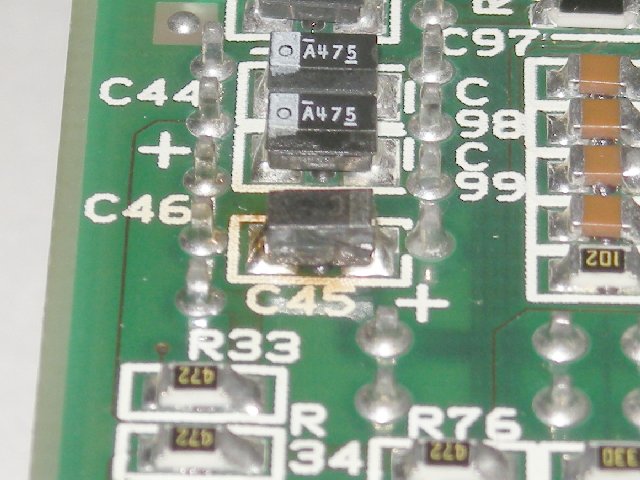

破裂したチップタンタル

このボードを拾っ（譲り受け）てからもう何年も経っていたが思い出したように基板を見つめていたら焼けたような跡を見つけた。 　AS-3210の裏面にあるチップタンタルが破裂している（Ｃ４５）。 　話によれば間違って規定の電圧ではなく、１００Ｖだかつないでしまったそうな。 　他の部分も逝っちゃってる可能性もあるがとりあえずこのチップタンタルを交換してみよう。

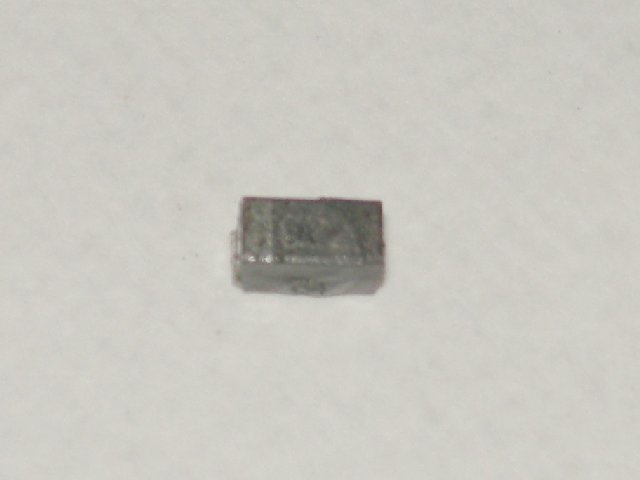

はずしたチップタンタル

はんだ吸い取り線を当てて取ってみました。 　あまりにも小さい（３２１６サイズ）のでカメラのピントが合いません。

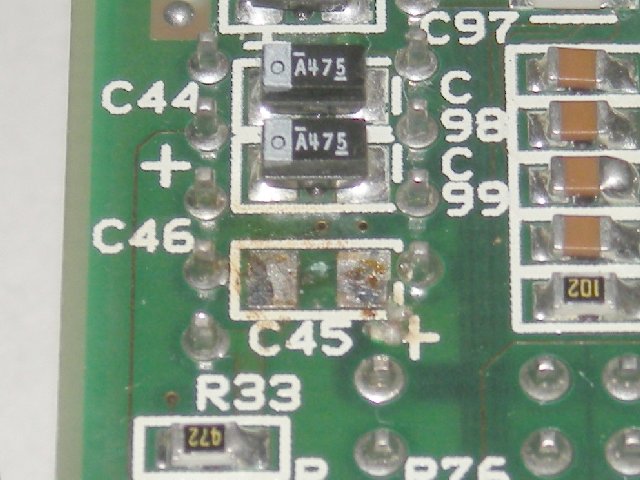

チップタンタルが乗っていた基板面

狭いです。さすがに。

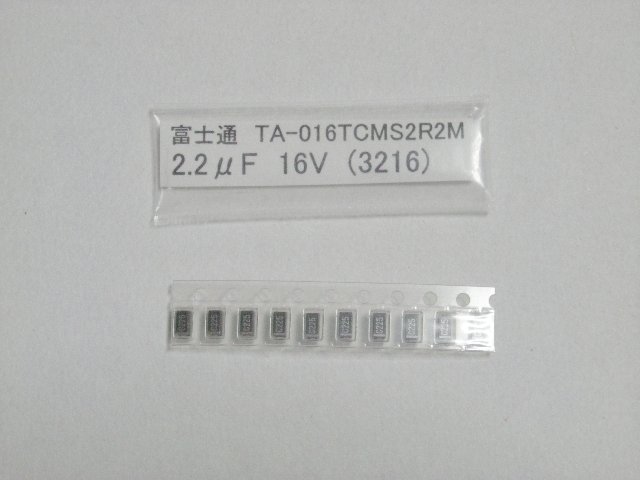

買ってきたチップタンタル

売ってるもんですねぇ。やはり秋葉原。品物がある。 　２．２マイクロＦ１０個入。１０個もいらない。１個あれば十分なんだがこれが最小購入単位なんだろう。これ以下じゃレシート代にもなりゃしないってね。 　この他にはリールで売っていた。多分３，０００個くらい巻きつけてあるんだろう。

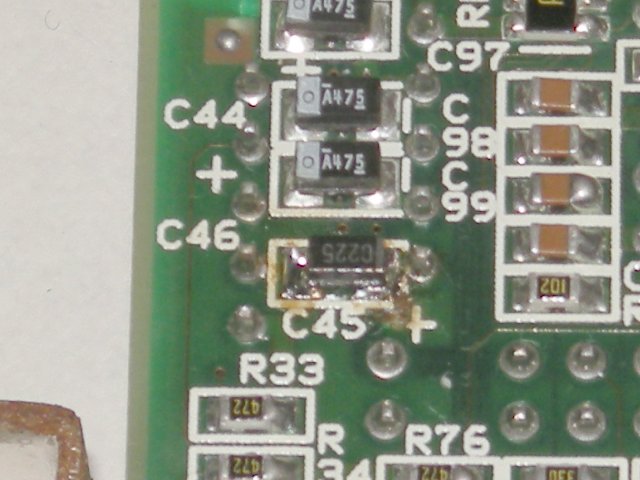

チップタンタルをくっつけたところ

チップタンタルをはんだ付けしたところ。 　微妙に中心からずれているように見えるのはご愛嬌。

動作確認

動作確認のためにＡＴ電源機（今時ＡＴ機使ってる人いるかな）から電源を拝借。 　なんと！無事に起動してしまった。なんとなく拍子抜け。いやいいんだけどね無事に動いた事は。（もうちょっと苦労するかと思ってたんだよ）

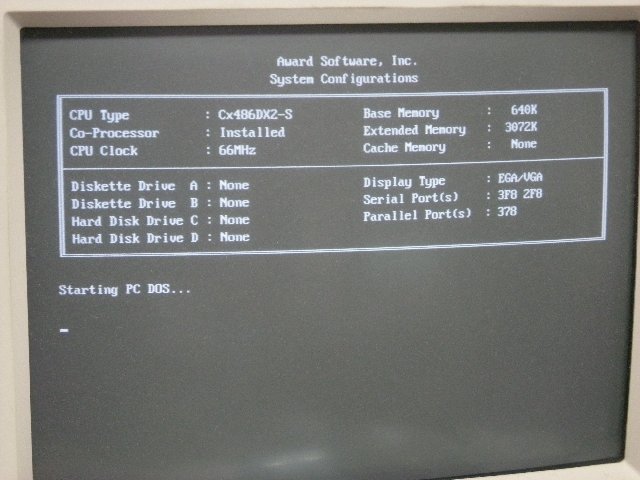

画面表示

無事にＢＩＯＳ起動して内部フラッシュドライブにあったPC-DOSも起動。 　ファイルの最終更新日付は２０００年５月だった。よく記憶していたもんだ。内部時計も殆ど狂い無し。すばらしい。今使ってるＡＴＸ機より精度いいじゃないか。

さてどうしたものか

直した、はいいが・・・。 　何に使おう？ 　ＣＰＵは４８６ＤＸ２−Ｓ　６６ＭＨｚ。メモリ４ＭＢ。 　増設メモリスロットは７２ｐｉｎＳＩＭＭだし。 　それでも最大増設は３２ＭＢまで。 　ま、これで工場のラインの機械なんかはＷＩＮＮＴとか入れて制御してる 　んだろうから入れれなくはないんだろう。 　おいおいと使い道を考えることにしよう。 　Ｌｉｎｕｘ系も今は結構メモリ必要としてるみたいだしなぁ。 　いつかはまともに動くＰＣに仕立ててみせよう。 -- END --
