WD30EZRXをつなぐ（接続編）

増設といえど、手をかけるのは自己責任で。 　　当方は一切責任を負いません。 　　画像をクリックすると気持ち拡大表示します。

※撮影機材　ＲＩＣＯＨ　ＲＤＣ−５３００

きっかけ・・・

hpサーバー機とPT2チューナーボードでＴＶサーバーを構築、録画データが２〜５ＧＢとかなりの容量となり、大規模な保存先を確保しなければならず、たまたまHighPoint RocketRAID640（HBA:ホストバスアダプタ）を安く手に入れれたことも相まって３ＴＢのWD30EZRXを購入。一気に導入に踏み込んだ。 　何かしら前知識があったわけではなく、勢いで３ＴＢを買ってしまったのが本当のところで。後から「このシステムで使えるのか？」と考え込んだりもした。 　ネットで検索したところ、ずばりhp ProLiant ML350 G5やRocketRAID640で３ＴＢ使えたという記述は見つけられず。しかし、ＯＳが適用している記述は発見できた。 　ということで、私の経験が参考になるかもしれないので一連の流れをここに記す。参考になれば幸いである。

システム構成

当方の３ＴＢハードディスクをセットアップしたシステムの構成は以下の通り。 　特に断りを記述しない限りは、記載内容は以下の構成下での事象と捉えて下さい。 　hp ProLiant ML350 G5 (OS:Windows server 2003 R2 SP2 32bit) １台 　HighPoint RocketRAID 640 　　　　　　　　　　　　　　　　　１枚 　WesternDigital WD Caviar Green Hard Drive WD30EZRX 　　　　１台 　Owltech MobileRackPRO OWL-BF90SP(B)　　　　　　　　　　　　１基 　他（モニタ、キーボード、マウス、PT2テレビチューナーボード等） 　もともと、サーバー機にはＳＡＳがあり、ＨＤＤ３台でＲＡＩＤ５構成で使っている。ＯＳやアプリケーションはこのＳＡＳのドライブで動作させる。 　今回増設したWD30EZRXは、２ＴＢ以上のパーティションサイズで使う場合、ＯＳがデータディスクとしてのみ認識するので、起動ドライブとしては設定できない。起動はＳＡＳドライブから、録画データは３ＴＢＨＤＤとすみ分けすることになる。 　後ほど記述するが、どういうわけかＢＩＯＳで起動順位を一番最初ＳＡＳにしても起動しなくなる。なんという性質の悪い現象だろ。この辺は最後のページで。 　起動ドライブとして利用できるＯＳは64bit版とか、限定されているのでこの辺は各自で調査されたい。

機器の組み込み

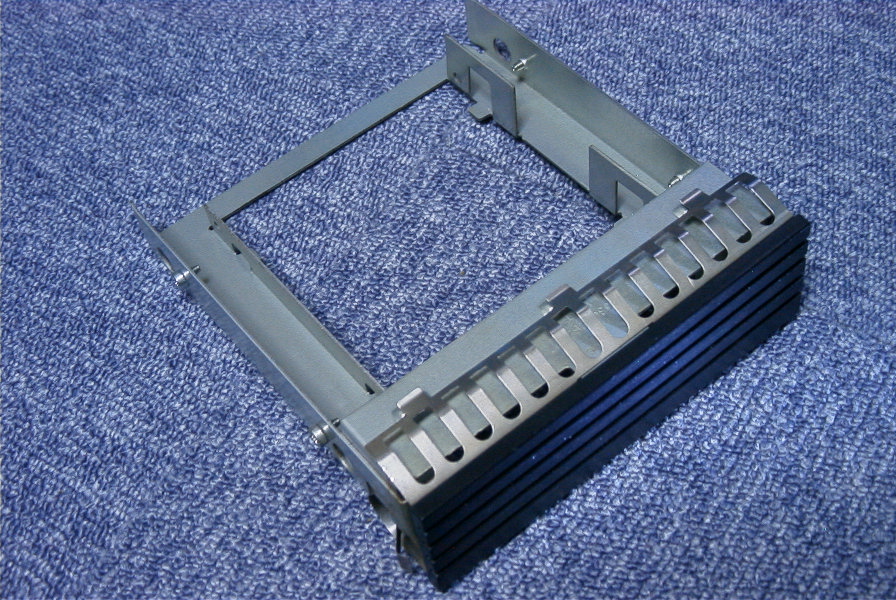

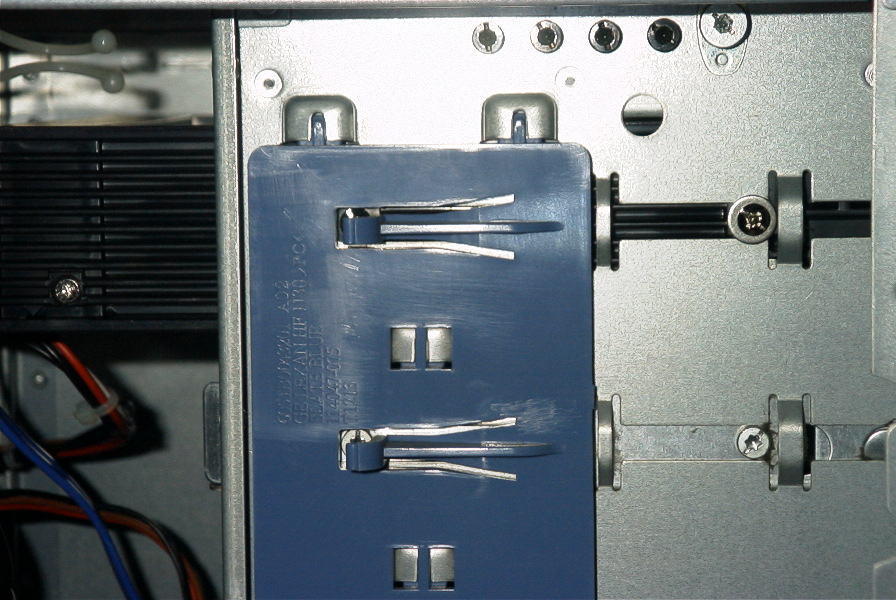

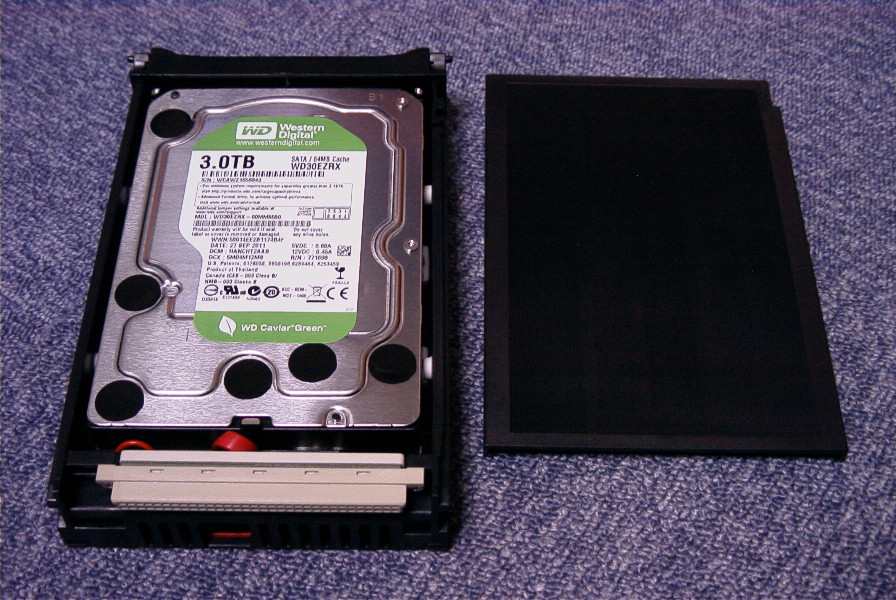

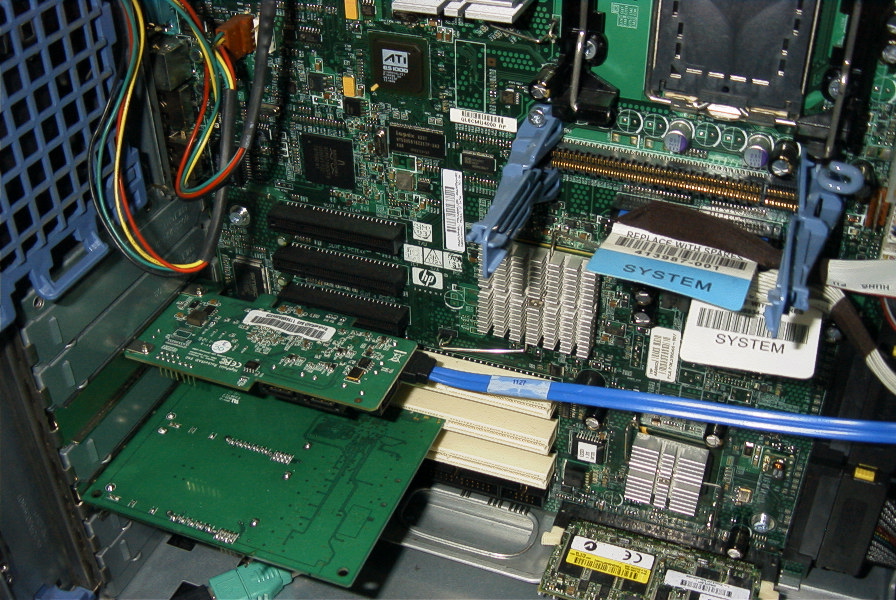

RocketRAID640はPCIeスロットの空きスロットで若い番号のところに挿し込む。 　モービルラックは５インチベイへ。・・・う〜ん、このＰＣケースはネジで固定できる構造じゃないね。付属のトラスネジをガイドピンとしてベイに挿入。１箇所だけ、ワッシャを使って固定した。 　カートリッジにＨＤＤを収め、ラックに挿入。配線をすれば組み込みは終了。 　もちろんモービルラックを使わなくても、５インチベイに入っていてた金具にＨＤＤを固定すれば組み込みは出来る。この辺は各自のお好みでどうぞ。 　ではいよいよ認識の作業へ移っていく・・・
